業展電子ULR系列合金電阻：7W功率改寫電流采樣技術規則

來源：發布時間：2025-09-16

一塊*指甲蓋大小的電阻器件，竟能承載7W功率而不燙手。

from clipboard

在新能源汽車電池管理系統、伺服驅動器等大功率應用場景中，工程師們長期面臨一個兩難選擇：要么使用多個傳統電阻并聯分擔功率，**電路板空間；要么承受高溫風險，降低系統可靠性。散熱瓶頸成為制約電子系統功率密度提升的關鍵因素。

面對這一行業痛點，深圳市業展電子有限公司交出了創新答卷——ULR系列超高功率合金采樣電阻。這款國產明星產品以7W比較大額定功率和**性的散熱結構，正在重新定義電流采樣技術的性能邊界。

from clipboard

國產突圍：ULR系列的優勢**

作為國內專注精密合金電阻研發的"專精特新"小巨人企業，業展電子推出的ULR系列直指傳統合金電阻的性能痛點。在2817標準封裝規格下，該產品展現出令人矚目的技術突破：

l 功率密度躍升40%：同尺寸下，ULR系列額定功率達到7W，而傳統拼接型合金電阻*5W

l 寬阻值覆蓋：支持4mΩ~1000mΩ范圍，滿足從微電流檢測到大電流采樣的全場景需求

l 工業級穩定性：工作溫度橫跨-65℃~170℃，適應嚴苛環境

l 精密控制保障：±50ppm/℃的**溫漂系數（TCR），確保全溫度范圍內的測量精度

這些參數指標不僅超越了國內同類產品，更可與國際**品牌同臺競技。在多項對比測試中，ULR系列甚至在散熱表現上優于德系產品，成為國產**電子元件替代的**之作。

from clipboard

散熱**：結構創新的力量

ULR系列性能飛躍的奧秘，源于業展電子在結構設計上的顛覆性創新。

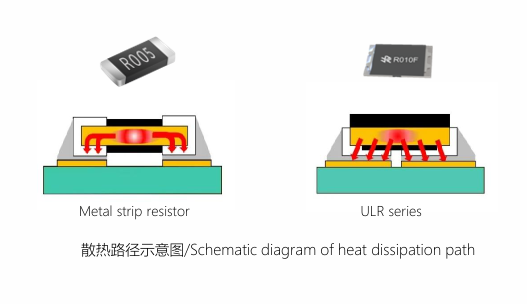

傳統拼接型合金電阻采用電阻體合金材料+兩側紫銅電極的經典結構，散熱主要依賴電極傳導和表面空氣對流，散熱效率有限。業展電子工程師另辟蹊徑，開發出金屬基板復合結構：

"ULR系列采用高導熱粘合膠膜將超薄合金電阻薄膜與金屬散熱基板結合，底部大面積散熱基板作為散熱電極，***擴大散熱通道。"

這一設計相當于為電阻器件安裝了"散熱加速器"，使電阻產生的熱量能通過PCB快速導走。結構利用率的大幅提升，讓ULR系列在相同封裝尺寸下，既能承載更高功率，又能實現更寬的阻值范圍。

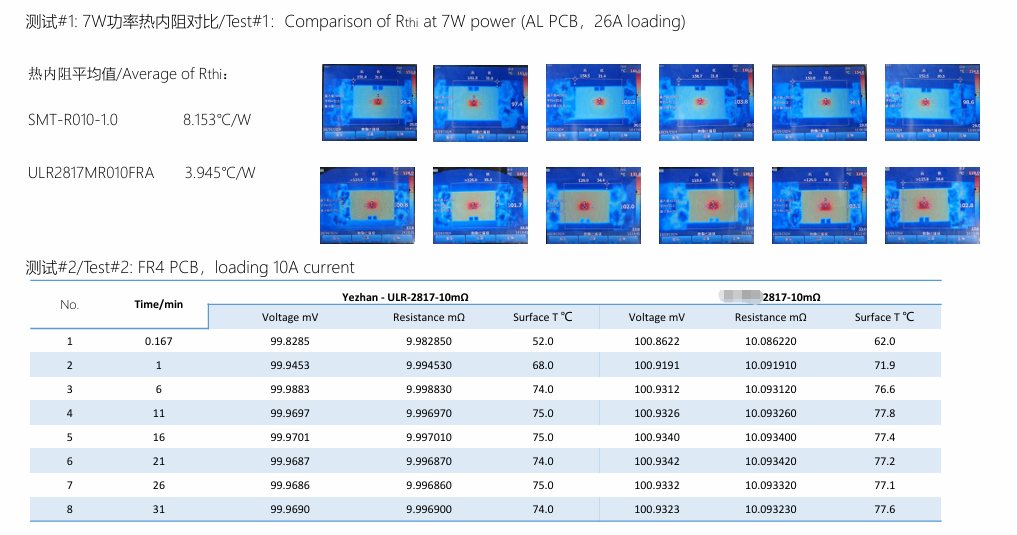

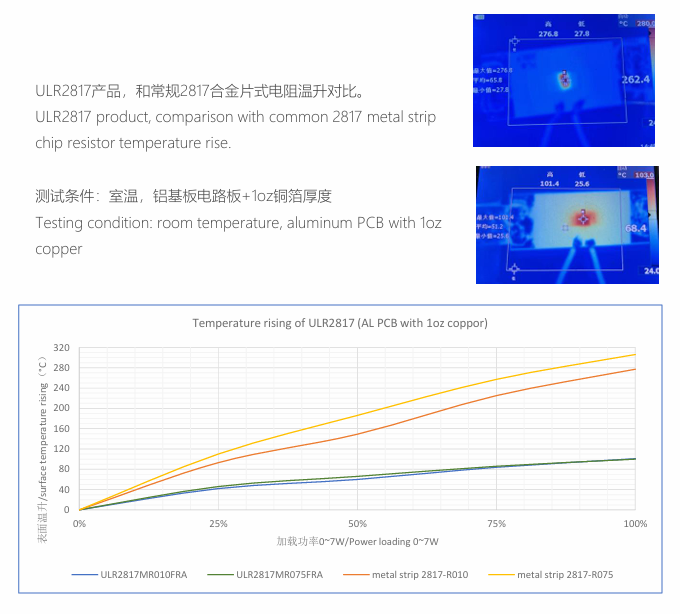

實測數據印證了結構創新的價值：在7W滿負荷測試中，ULR-2817電阻表面溫度*150.5℃，電極溫度137.2℃，***低于德系同類產品溫度，更遠優于傳統拼接型電阻。

下表展示了ULR系列與傳統產品的性能對比：

性能參數	業展ULR系列	傳統拼接型電阻	提升幅度
最大功率（2817封**r />	7W	5W	+40%
阻值范圍	4-1000mΩ	有限范圍	范圍更寬
表面溫度（滿載）	150.5℃	遠高于ULR系列	降低***
電極溫度（滿載）	137.2℃	遠高于ULR系列	降低***
溫漂系數（TCR）	±50ppm/℃	較高	精度更優

應用場景：從實驗室到產業化

ULR系列的高功率密度和出色溫度特性，使其在多個關鍵領域大放異彩：

新能源汽車：在電池管理系統（BMS）中實現精細電流監測，保障電池安全；電子控制單元（ECU）的穩定運行

工業自動化：為變頻器、伺服驅動系統提供可靠電流采樣，確保精密控制

綠色能源：光伏逆變器和儲能系統的高效功率管理

儀器儀表：高精度測量設備的信號采集前端

特別值得關注的是，ULR系列全系符合AEC-Q200車規標準，同時企業通過IATF-16949汽車行業質量管理認證。這一認證為國產電阻進入汽車前裝市場打開了大門。

from clipboard

技術底蘊：業展電子的創新基因

ULR系列的成功不是偶然。作為國高與小巨人企業，業展電子深耕合金電阻領域20年，積累了200+項ZL技術。公司核心競爭力體現在三個層面：

l 材料創新：自主開發合金配方，解決國產材料"卡脖子"問題，可根據客戶需求定制溫漂特性和穩定性；

l 工藝突破：針對小批量多批次生產特點，開發數字化生產工藝，實現從原料到成品的全流程自動化；

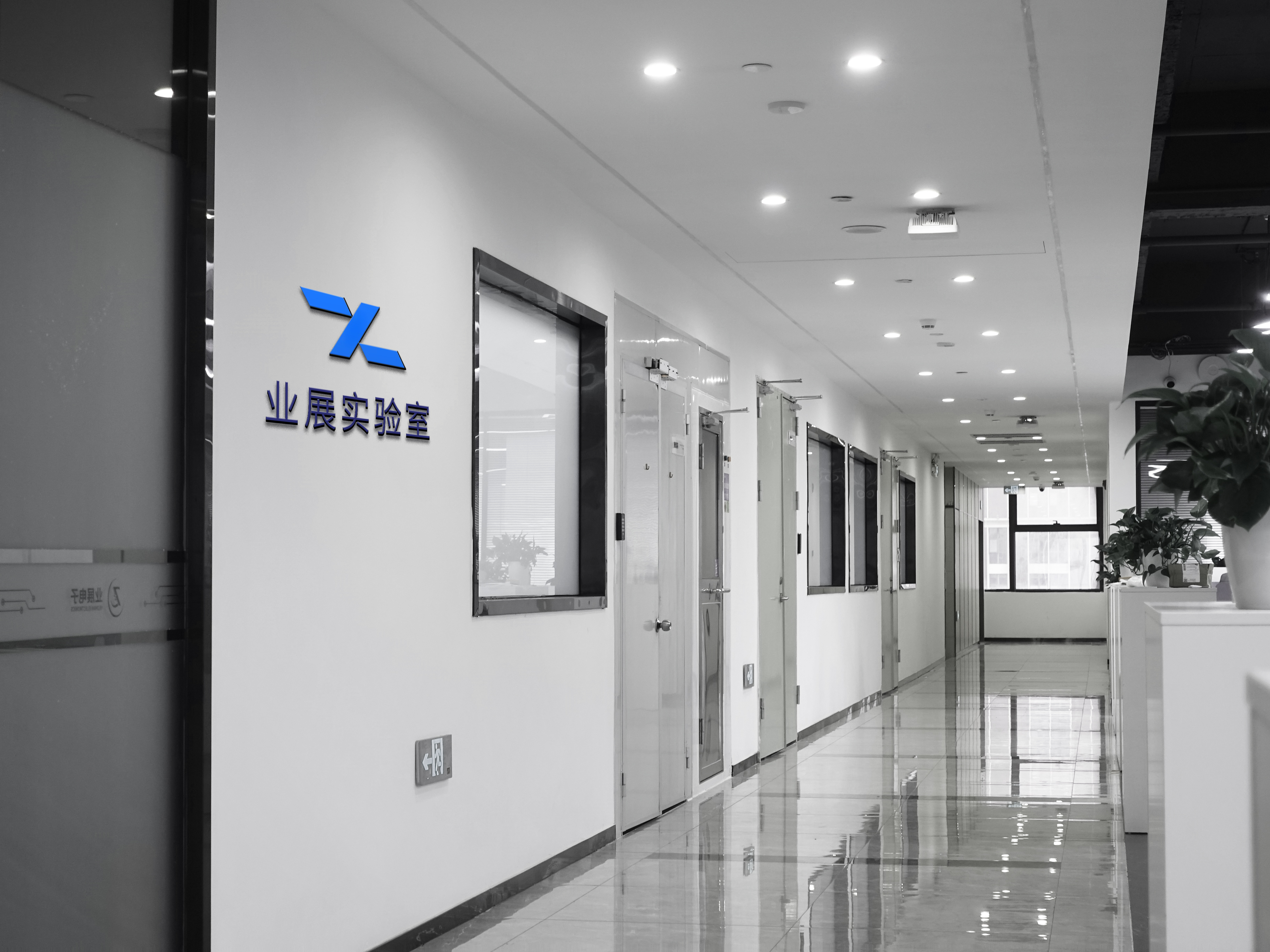

l 測試保障：自有CNAS國家認可實驗室資質（依據ISO/IEC 17025），專注合金電阻及合金材料的電子電氣性能與可靠性研究；

"我們有博士帶隊的研發團隊，涵蓋材料、機械、工藝等多領域，實現了對客戶非標定制需求的快速響應。"業展電子總經理李智德先生強調。這種產學研深度融合的創新體系，為產品持續迭代提供了強大支撐。

from clipboard

市場驗證：行業展會的明星產品

ULR系列自推出以來，已成為業展電子開拓市場的拳頭產品。在慕尼黑上海國際電子展、深圳國際電子展等專業平臺上，該系列產品吸引了眾多業內人士的關注。

"展示的***產品、技術創新和行業解決方案，吸引了眾多參觀者的目光。"一位展會觀察者描述道。業展電子通過展會平臺，展示了ULR系列與國際品牌同臺競技的實力，增強了客戶對國產**元件的信心。

服務優勢：本土創新的加速度相比進口產品，ULR系列在服務響應和供應鏈保障上展現出明顯的本土優勢：

快速交付：國內生產基地確保交期縮短50%以上，緩解客戶庫存壓力

定制靈活：支持特殊規格訂制，響應速度遠超國際廠商

技術支持：提供從選型到應用的全流程FAE支持，解決設計痛點

這些優勢使ULR系列不僅是技術替代的選擇，更是優化供應鏈和價值創造的戰略選擇。

功率電子領域的散熱難題曾長期困擾工程師，業展電子ULR系列通過創新性的金屬基板復合結構，實現了40%的功率密度提升和更優的溫度表現。這款符合AEC-Q200標準的國產**電阻，正在新能源汽車、工業控制等領域替代進口產品。

業展電子堅持"打造**民族品牌，**精密電阻行業發展"使命的企業，正以ULR系列等創新產品向世界證明：中國制造不僅能追趕國際先進水平，更能開辟新的技術路線。
